Преобразователи измерительные тока в двух диапазонах 0-100А и 0-200А в напряжение П-ТН или цифровой сигнал П-ТИ
Преобразователи П-ТН, П-ТИ могут использоваться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности. Основная область применения — устройства автоматики и контроля состояния трехфазных электрических двигателей переменного тока.
Применяется со вторичной регистрирующей и показывающей аппаратурой. Преобразователи П-ТН, П-ТИ предназначены для использования в условиях не взрывоопасной зоны и окружающей среды, не содержащей токопроводящей пыли, агрессивных газов и паров, разрушающих металл и изоляцию, в промышленном диапазоне температур.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ МП
| П-ТН:100 | П-ТН:200 | П-ТИ:100 | П-ТИ:200 | |
|---|---|---|---|---|
| ДИАПАЗОН ИЗМЕРЯЕМЫХ ТОКОВ, А | 0 до 100 | 0 до 200 | 0 до 100 | 0 до 200 |
| СРЕДНЕВЫПРЯМЛЕННОЕ ЗНАЧЕНИЕ ПЕРЕМЕННОГО ТОКА 50ГЦ | ||||
| ДИАПАЗОНЫ ВЫХОДНЫХ СИГНАЛОВ | 0 до 10В | RS-485 | ||
| КОЛИЧЕСТВО КАНАЛОВ ПРЕОБРАЗОВАНИЯ | 6 | |||
| КОЭФФИЦИЕНТ ПРЕОБРАЗОВАНИЯ, В/А | 0,1 | – | ||
| ОСНОВНАЯ ПРИВЕДЁННАЯ ПОГРЕШНОСТЬ ПРЕОБРАЗОВАНИЯ, % (25 °С) | 1 | |||
| ОСНОВНАЯ ПРИВЕДЁННАЯ ПОГРЕШНОСТЬ ПРЕОБРАЗОВАНИЯ В ДИАПАЗОНЕ РАБОЧИХ ТЕМПЕРАТУР, % | 2 | |||
| НОРМАЛЬНЫЕ УСЛОВИЯ ПРИМЕНЕНИЯ: | ||||
| ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА, °С | 25 ± 5 | |||
| ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА, % | до 80 | |||
| РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ: | ||||
| ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА, °С | от – 30 до +50 | |||
| ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА, % | до 90 | |||
| УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ: | ||||
| ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА, °С | от – 40 до +70 | |||
| ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА, % | до 95 | |||
| НАПРЯЖЕНИЕ ПИТАНИЯ, В | от 20 до 30 | |||
| ТИПОВОЕ, В | 24 | |||
| МАКСИМАЛЬНАЯ ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ, НЕ БОЛЕЕ | 1 | 2 | ||
| МАКСИМАЛЬНАЯ МОЩНОСТЬ, ПОТРЕБЛЯЕМАЯ ОТ ЦЕПИ ВХОДНОГО СИГНАЛА В ОДНОМ КАНАЛЕ, ВТ, НЕ БОЛЕЕ | 0,1 | |||
| ПРОЧНОСТЬ ИЗОЛЯЦИИ, В, ПРИ ВОЗДЕЙСТВИИ ПЕРЕМЕННОГО ТОКА, НЕ МЕНЕЕ 1 МИН: | ||||
| ИЗМЕРЯЕМЫЕ СИЛОВЫЕ ПРОВОДА — ВХОДНЫЕ ЦЕПИ: | 1500 | 1500 | ||
| ВХОДНЫЕ ЦЕПИ — ВЫХОДНЫЕ ЦЕПИ — ЦЕПИ ПИТАНИЯ: | 0 | 3000 | ||
| ВРЕМЯ УСТАНОВЛЕНИЯ РАБОЧЕГО РЕЖИМА, МИН | 15 | |||
| ГАБАРИТНЫЕ РАЗМЕРЫ, ММ, НЕ БОЛЕЕ | 22 × 5 | |||
| МАССА, КГ, НЕ БОЛЕЕ | 0,4 | |||

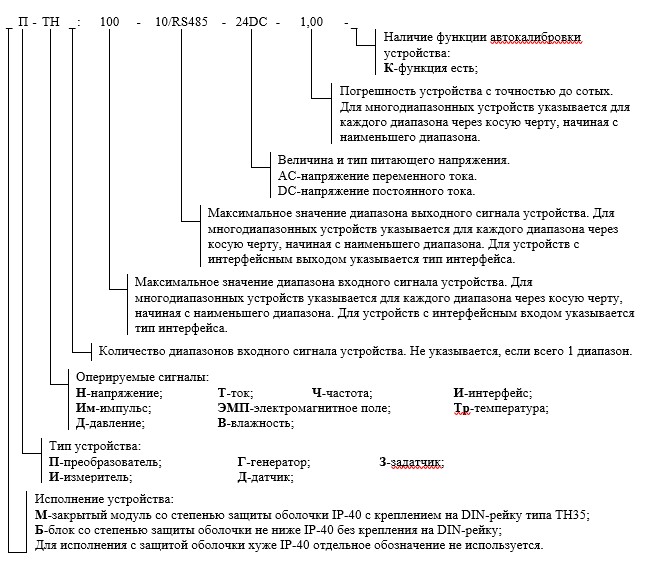

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА В НАПРЯЖЕНИЕ ИЛИ ЦИФРОВОЙ СИГНАЛ П-ТН, П-ТИ:
