Система отбора проб

Системы отбора проб собираются на собственном производстве из высококачественных материалов и комплектующих ведущих мировых производителей таких, как Swagelok, Fitok и др.

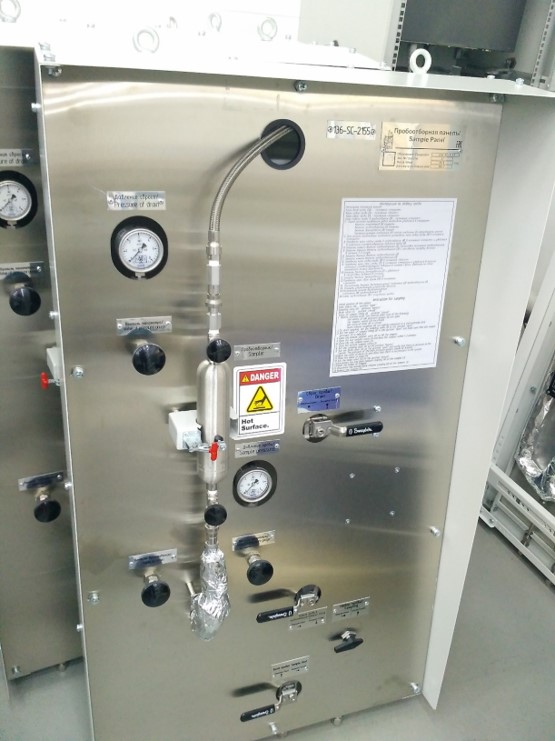

Каждая система представляет собой готовое блочное устройство, предназначенное для безопасного и удобного отбора проб технологическим персоналом. Конструкция адаптирована под конкретный технологический поток и учитывает параметры процесса для обеспечения репрезентативности пробы и достоверности последующих измерений.

Точность измерений начинается с правильного отбора пробы

Достоверность газового анализа определяется не только качеством аналитического оборудования, но и тем, насколько правильно отобрана и подготовлена проба. Наши системы отбора проб разработаны с учетом ключевых требований: репрезентативность, безопасность и своевременность доставки пробы к газоанализатору

Наши решения

Мы предлагаем комплексные системы отбора проб, включающие:

Пробоотборные зонды

Устанавливаются в технологический поток для обеспечения репрезентативности.
Конструкция позволяет отфильтровывать технологические частицы.
Различные модификации для разных параметров среды (давление, температура).

Системы подготовки пробы

В зависимости от условий отбора наши системы могут включать:

1. Отбор и фильтрация.

Первичная очистка от механических примесей с использованием высокоэффективные фильтры грубой и тонкой очистки

2. Терморегулирование.

Нагрев и термостатирование:

Поддержание температуры пробы выше точки росы для предотвращения конденсации влаги и углеводородов.
Обогреваемые линии транспортировки пробы с равномерным распределением температуры.
Обогреваемые шкафы и боксы с контролем температуры в заданном диапазоне.

Охлаждение:

Воздушные и водяные теплообменники для снижения температуры пробы до рабочих значений газоанализатора
Системы быстрого охлаждения с отделением конденсата

3. Регулирование давления и расхода

Редуцирование.
Одно- и двухступенчатые регуляторы давления для точного снижения давления пробы.
Стабилизаторы расхода с поддержанием постоянного объемного потока независимо от колебаний давления на входе.
Сброс и байпас:

Линии быстрого сброса для аварийных ситуаций.
Байпасные контуры с регулируемым расходом для сокращения времени транспортировки пробы.
Системы автоматического переключения между линиями отбора.

4. Управление потоками

Клапанные блоки:

Автоматические и ручные клапанные сборки для переключения между точками отбора.
Блоки отсечения с взаимной блокировкой для безопасного обслуживания.
Соленоидные клапаны для дистанционного управления потоками.

5. Контроль параметров

Датчики температуры, давления и расхода в ключевых точках системы с передачей параметров
